内蒙古首台（套）重大技术装备——ZQ10000/22/45 巷道超前支护液压支架

ZQ10000/22/45 巷道超前支护液压支架

——内蒙古首台（套）重大技术装备

ZQ10000/22/45 巷道超前支护液压支架，是鄂尔多斯市巨鼎煤机制造有限责任公司针对煤矿井下风巷复杂地质条件下，现有超前液压支架顶梁调节灵活性不足、无法自适应顶板起伏、支护盲区大、支护效率低、深部高应力矿井承载能力不足等行业痛点，自主研发的新一代大工作阻力、高适应性巷道超前支护装备。

产品创新设计可转动顶梁连接结构与多维度调节机构，单架工作阻力达 10000kN，支护高度覆盖2.2-4.5m，顶梁摆动俯角可达17.0度、仰角5.4度，支护强度0.5MPa，解决了传统支架顶梁与顶板贴合度差、易造成顶板破损的行业难题。

产品已通过国家安全生产北京矿山支护设备检测检验中心的矿用产品安全标志型式检验，7 项核心检验项目全部合格，取得矿用产品安全标志证书（证书编号：MEE250647），拥有2项核心专利和13项相关专利，技术水平处于国内同类产品先进水平，填补了我国西部地区高工作阻力、高调节性巷道超前支护液压支架的技术与产品空白，符合国家及自治区煤炭装备高端化、智能化、安全化发展的产业政策，符合《内蒙古自治区技术装备首台套关键零部件及新材料首批次认定管理办法》中技术装备首台套的认定要求。

1、申报产品主要性能及重要指标：

（1）支架工作阻力：10000kN;

（2）支护高度范围：2.2m-4.5m；

（3）支护强度：0.5MPa；

（4）支架初撑力：7752kN；

（5）额定供液压力：31.5MPa；

（6）顶梁摆动俯角17.0°、仰角 5.4°；

（7）支架工作重量：38104kg；

（8）循环加载6500次耐久性能测试合格，主体结构残余变形量远低于国家标准限值。

2、技术创新和获奖情况：

该产品创新研发可转动顶梁连接结构与多维度调节机构，实现顶梁稳定左右转动与多角度俯仰调节，可自适应巷道顶板起伏与倾斜角度，大幅提升顶板贴合度与支护可靠性；创新设计成组配套联动支护结构，提升支架移架过程的安全性与稳定性；优化大缸径双伸缩立柱与液压系统设计，实现10000kN 大工作阻力承载，适配深部高应力矿井强矿压支护需求。相关技术授权2项核心专利和12项相关专利。

3、产品照片

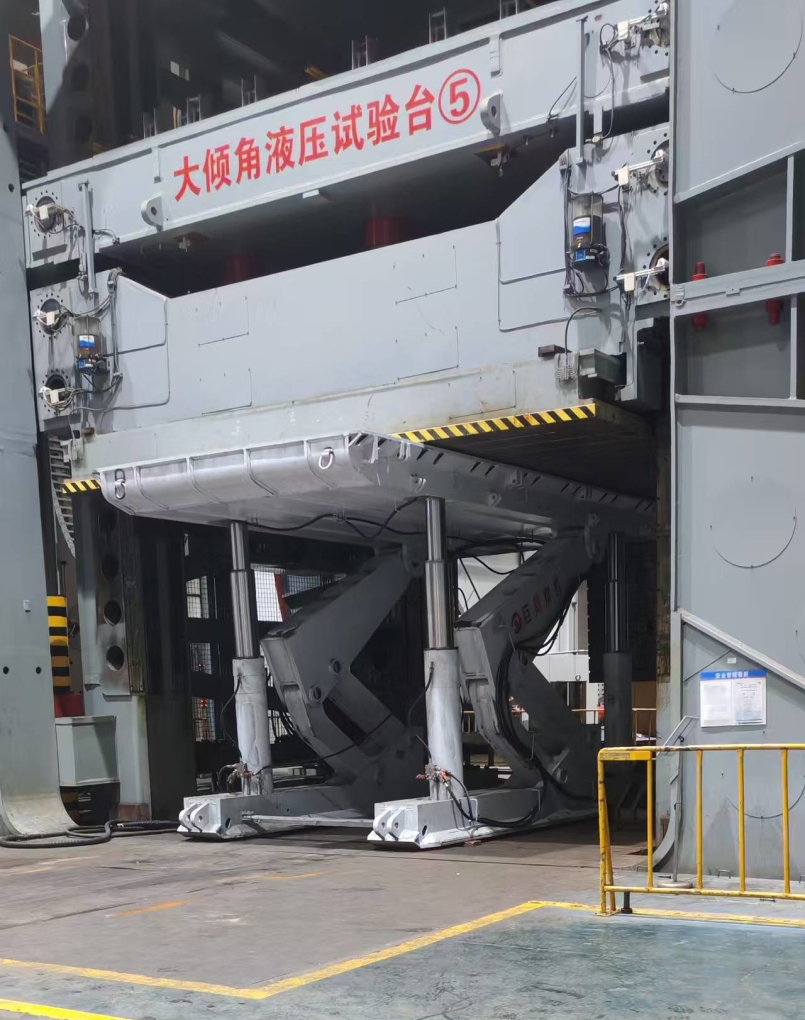

图1 大倾角工况型式加载试验 

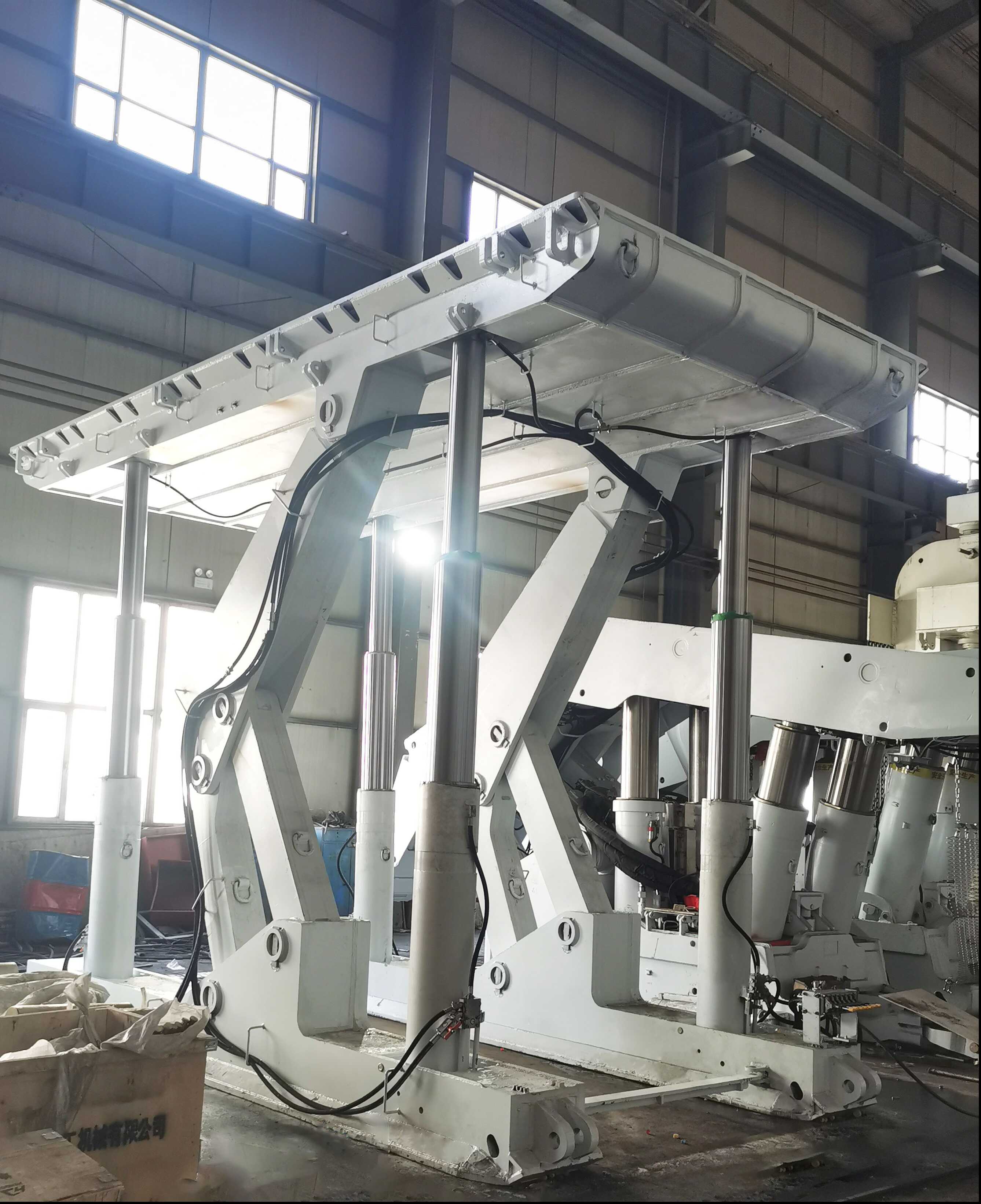

图2 水平顶巷道超前支护状态

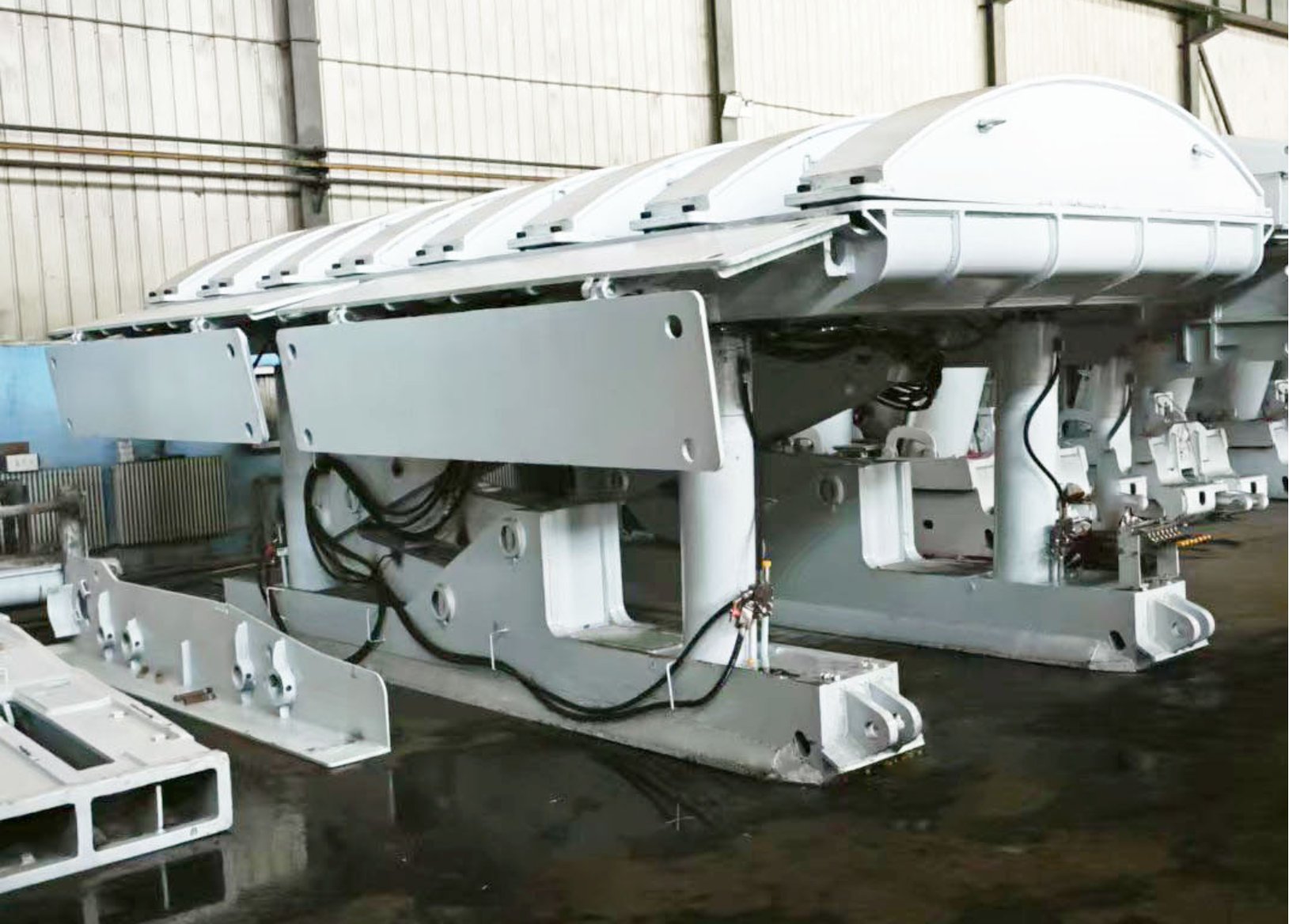

图3 拱顶巷道超前支护状态
